VB vibration motor model, manufacturer

VB vibrating motor intro

VB vibration motor, also known as VB vibration motor, is widely used in vibrating screen equipment, vibrating conveyor, vibrating feeder, vibrating ore drawing machine, vibrating drying equipment, vibrating shakeout machine and other equipment, VB vibration motor has low price and simple selection.

VB vibrating motor

VB vibrating motor video

VB vibrating motor Application material

VB series vibration motor products are widely used in metallurgy, mining, coal, chemical, electric power, building materials, casting, abrasives, ceramics, glass, grain, food, medicine, light industry and other industries. It is an ideal power source and excitation source for vibrating screening equipment, vibrating conveyor, vibrating feeder, vibrating ore drawing machine, vibrating drying equipment, vibrating shakeout machine, vibrating table, silo vibration anti-blocking device and other vibrating mechanical equipment. <br/> The altitude does not exceed 1000 meters, the ambient temperature does not exceed 40 houses, and the relative humidity does not exceed 90(when the temperature does not exceed 25 it), otherwise the power should be reduced; The exciting power and running current of the main engine should not exceed the value of the nameplate, otherwise the exciting force should be reduced.

VB vibrating motor Working principle

VB vibrating motor Technical parameter


3 Phase 2 pole parameter table

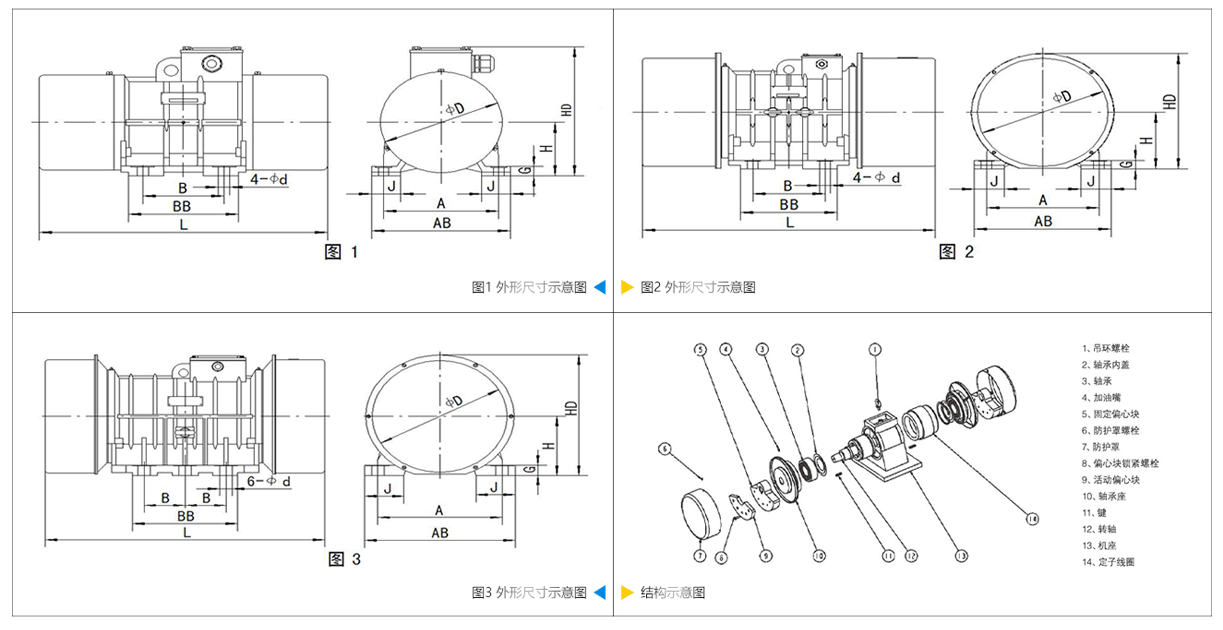

Model number （Type）	Exciting force（kN）	Rotational speed （r/min）	power（KW）	Electric current（A）	Outline mounting dimension（mm）											Map number
Model number （Type）	Exciting force（kN）	Rotational speed （r/min）	power（KW）	Electric current（A）	A	B	AB	BB	D	L	J	G	H	HD	d	Map number
VB-112-W	1.1	2805	0.09	0.29	106	64	130	104	93	195	30	9	65	155	9.5	Map number1
VB-322-W	3	2600	0.20	0.55	160	90	190	130	123	325	50	14	70	180	14	Map number1
VB-552-W	5	2875	0.50	1.39	170	120	220	165	138	315	55	16	85	206	18	Map number1
VB-1082-W	10	2810	0.75	1.70	200	140	250	200	173	350	60	18	105	240	22	Map number1
VB-10102-W	10	2880	1.0	2.35	200	140	250	190	173	345	60	18	105	240	22	Map number1
VB-20182-W	20	2850	1.8	4.13	260	200	320	290	213	530	70	22	140	300	26	Map number1
VB-40302-W	40	2870	3.0	6.20	350	220	430	320	224	590	100	33	185	355	38	Map number1

3-phase 4-pole parameter table

Model number （Type）	Exciting force（kN）	Rotational speed （r/min）	power（KW）	Electric current（A）	Outline mounting dimension（mm）											Map number
Model number （Type）	Exciting force（kN）	Rotational speed （r/min）	power（KW）	Electric current（A）	A	B	AB	BB	D	L	J	G	H	HD	d	Map number
VB-314-W	2.5	1400	0.12	0.57	160	100	190	145	178	295	40	14	96	214	14	Figure 1
VB-534-W	5	1400	0.25	1.02	180	110	220	140	203	295	50	15	112	247	14	Figure 1
VB-634-W	6	1450	0.30	0.93	200	110	240	155	203	330	55	16	112	247	18	Figure 1
VB-1054-W	10	1420	0.50	1.51	220	110	270	155	224	340	60	18	123	265	22	Figure 1
VB-1264-W	12	1440	0.60	1.82	220	145	270	190	224	445	60	18	123	278	22	Figure 1
VB-1584-W	15	1430	0.75	1.94	220	145	270	190	224	445	60	18	123	278	22	Figure 1
VB-20114- W	20	1430	1.10	2.75	220	160	270	220	254	485	60	22	140	295	26	Figure 1
VB-32154-W	31.5	1450	1.50	3.76	260	180	320	240	299	515	70	24	168	343	26	Figure 1
VB-50234-W	50	1450	2.25	5.55	350	220	430	330	364	565	100	30	192	292	38	Figure 1
VB-75374-W	75	1455	3.7	8.34	380	125	460	330	394	600	105	35	210	426	38	Figure 2
VB-80554-W	80	1445	5.5	11.39	305	125	360	356	364	690	81.5	30	192	392	26	Figure2
VB-84554-W	84	1455	5.5	11.5	380	125	460	390	394	720	140	35	210	415	38	Figure 2
VB-100634-W	100	1460	6.3	12.62	440	140	530	450	454	795	125	36	240	486	45	Figure 2
VB-145894-W	145	1460	8.9	17.59	440	140	530	450	454	805	125	36	240	486	45	Figure 2

3-phase 6-pole parameter table

Model number （Type）	Exciting force（kN）	Rotational speed （r/min）	power（KW）	Electric current（A）	Outline mounting dimension（mm）											Map number
Model number （Type）	Exciting force（kN）	Rotational speed （r/min）	power（KW）	Electric current（A）	A	B	AB	BB	D	L	J	G	H	HD	d	Map number
VB-326-WC	3	950	0.20	0.82	140	100	170	145	180	330	40	14	96	214	13	Map number1
VB-326-W	3	950	0.20	0.82	160	100	190	145	180	330	40	14	96	214	14	Map number1
VB-546-WB	5	955	0.38	1.21	180	110	220	155	223	335	55	16	130	265	13	Map number1
VB-546-W	5	955	0.38	1.21	200	110	240	155	223	335	55	16	123	255	22	Map number1
VB-1076-W	10	960	0.70	2.14	220	160	270	220	254	450	60	22	140	295	26	Map number1
VB-1586-W	15	970	0.75	1.99	220	160	270	220	254	515	60	22	140	295	26	Map number1
VB-20156- W	20	965	1.52	3.99	260	180	320	240	299	540	70	24	168	343	26	Map number1
VB-32246-W	31.5	965	2.40	5.99	350	220	430	330	364	600	100	30	192	392	38	Map number1
VB-40306-W	40	975	3.0	7.41	350	220	430	330	364	640	100	30	192	392	38	Map number1
VB-50326-W	50	970	3.20	7.83	350	250	430	330	364	660	100	30	192	392	38	Map number1
VB-60376-W	60	975	3.70	9.02	350	250	430	330	364	700	100	30	192	392	38	Map number1
VB-75556-W	75	970	5.50	12.60	380	125	480	385	454	755	105	35	240	486	38	Map number2
VB-100756-W	100	980	7.50	17.12	440	140	530	450	454	855	125	36	240	486	45	Map number2
VB-135906-W	135	980	9.0	19.2	480	140	570	510	513	920	125	38	265	540	45	Map number3
VB-1601106-W	160	980	11.0	23.5	480	140	570	510	513	980	125	38	265	540	45	Map number3
VB-1801306-W	180	985	13.0	27.8	520	140	610	510	564	970	125	38	290	570	45	Map number3
VB-2001506-W	200	985	15	30.43	600	140	700	590	586	1015	125	45	310	603	45	Map number3
VB-2201806-W	220	985	18	37.9	600	140	700	565	606	960	170	45	310	635	45	Map number3
VB-2401806-W	240	985	18	37.9	600	140	700	565	606	960	170	45	310	635	45	Map number3

3-phase 8-pole parameter table

Model （Type）	Exciting force（kN）	Rotational speed （r/min）	power（KW）	Electric current（A）	Outline mounting dimension（mm）											Map number
Model （Type）	Exciting force（kN）	Rotational speed （r/min）	power（KW）	Electric current（A）	A	B	AB	BB	D	L	J	G	H	HD	d	Map number
VB-50308-W	50	725	3.0	8.05	380	125	460	330	384	760	105	35	210	412	38	Map number2
VB-75558-W	75	735	5.5	15.14	440	140	530	450	454	985	125	36	240	486	45	Map number 2
VB-100758-WB	100	735	7.5	17.8	480	140	570	510	513	995	125	38	265	540	45	Map number3
VB-135908-W	135	735	9.0	21.2	480	140	570	510	513	1105	125	38	265	540	45	Map number3
VB-1601108-W	160	740	11.0	25.8	520	140	610	510	561	1070	125	38	290	570	45	Map number3
VB-2001508-W	200	745	15.0	33.9	600	140	700	590	586	1135	125	45	310	603	45	Map number3
